Станок для облицовывания кромок FILATO OPTIMA 424

Станок для облицовывания кромок FILATO OPTIMA 424

Краткое описание: Транспортные данныеНАЗНАЧЕНИЕ:Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм. СХЕМА ОБРАБОТКИ:1. ... Подробнее
Код товара: 1551-
Доступность: На складе
962 013.00 р.
БЫСТРАЯ ДОСТАВКА ПО РФ
УДОБНЫЕ СПОСОБЫ ОПЛАТЫ
НАЛАДКА И СЕРВИС

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



СХЕМА ОБРАБОТКИ:

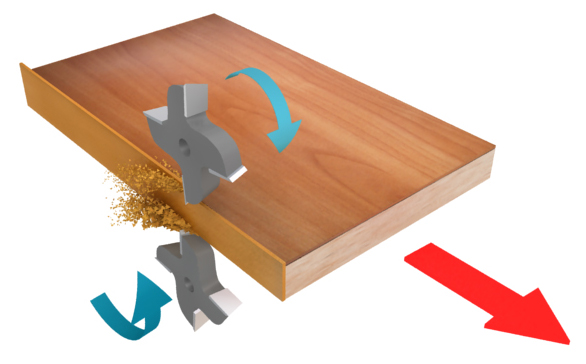

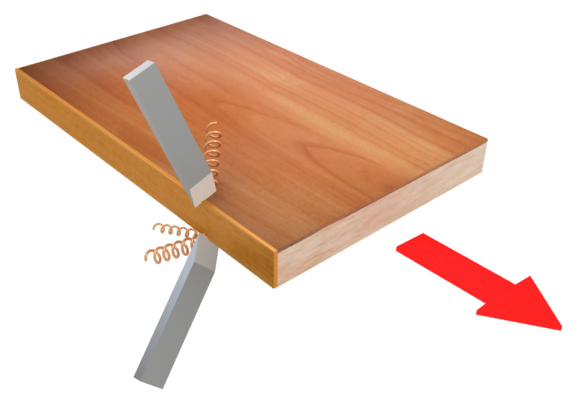

1. Полировка2. Циклевка радиусная3. Фрезерный узел снятия свесов

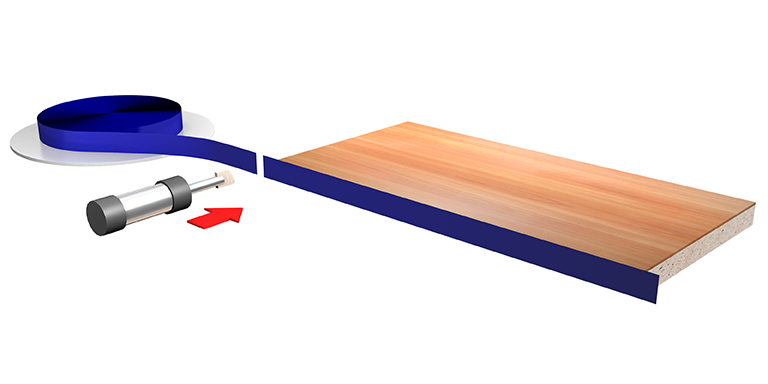

4. Торцовка5. Подача кромки



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 12 - 20 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Тефлоновый резервуар для клея под клеенаносящим роликом;
  • Автоматическое понижение температуры клея при остановке работы;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Чистовой торцовочный узел для обрезки переднего и заднего свесов 2 х 0,22 кВт.;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм 2 х 0,37 кВт.;
  • Циклевка радиусная;
  • Полировальный узел 2 х 0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки оснащены подшипниками качения;
  • Магазин подачи рулонного кромочного материала D600 мм;
  • Пульт управления;
  • Поддерживающий суппорт для габаритных заготовок;
  • Узел подготовки воздуха;



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


КЛЕЕВОЙ УЗЕЛ

  • Клеевой бачок 3 л. имеет нижнее расположение относительно клеенаносящего вала.
  • Точная настройка количества клея.
  • Клеевой бачок с тефлоновым покрытием, что обеспечивает наилучшее качество клея, т.к. клей не пригорает к стенкам бачка.
  • Минимальное время нагрева.
  • Не требуется регулировка на толщину материала.
  • Базирующая линейка с подогревом перед клеенаносящим узлом, обеспечивает оптимальное клеевое соединение.

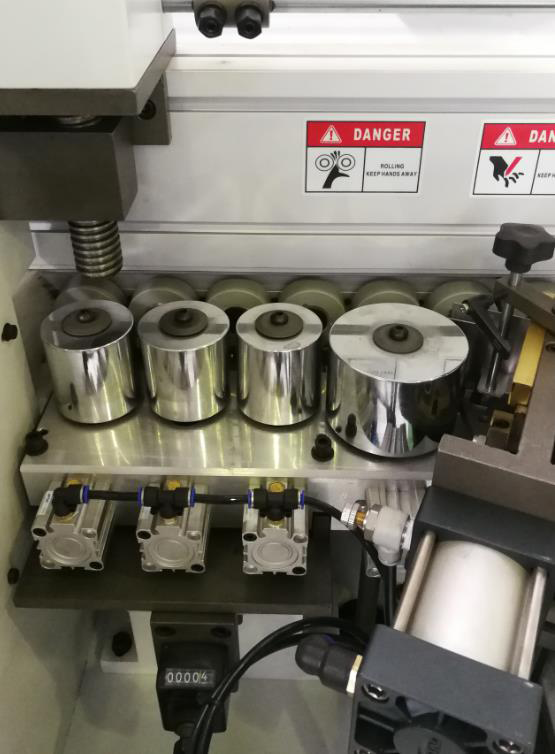

ПРЕСС ГРУППА

  • Зона прижима состоит из четырех роликов. Первый ролик приводной и три допресовочных. Ролики имеют специальное покрытие, которое исключает налипание пыли, грязи, клея к их поверхности.
  • Усилие пресс группы задается пневматически с помощью манометров, что позволяет качественно приклеить кромочный материал к детали.

ТОРЦОВОЧНЫЙ АГРЕГАТ

  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт.

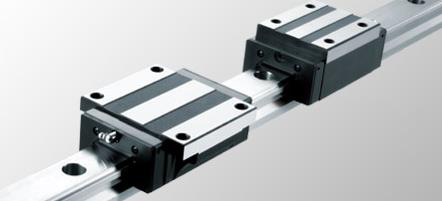

  • Пилы перемещаются по призматической направляющей.
  • Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
  • Отличительные особенности:
    • линейное движение двух пил вверх-вниз;
    • оптимальная схема пневматики;
    • призматические направляющие.
  • Узел оснащен автоматической смазкой направляющих.

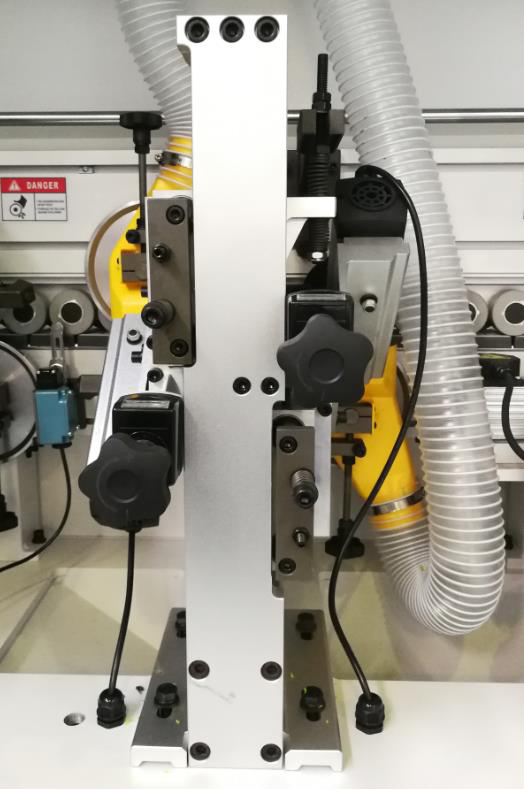

ФРЕЗЕРНЫЙ УЗЕЛ

  • Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Фрезы 4 ножа Ø75; Z = 4;
  • Вертикальные и горизонтальные копиры на фрезерном узле обеспечивают качественную обработку детали.

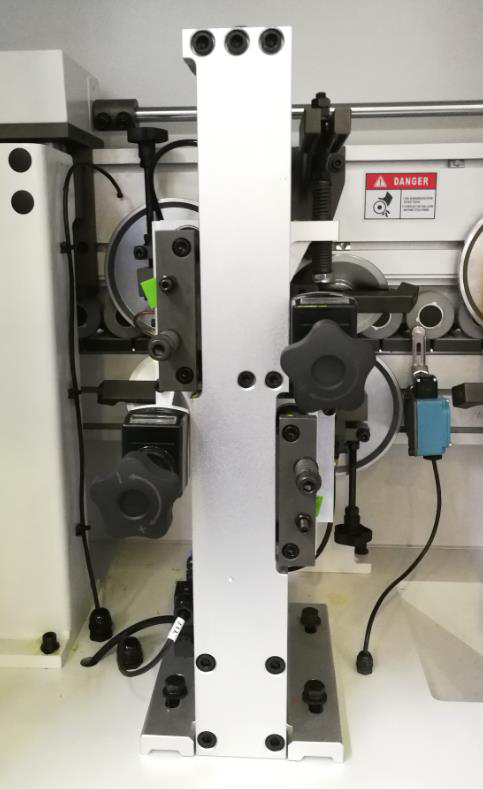

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

  • Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.


  • Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.

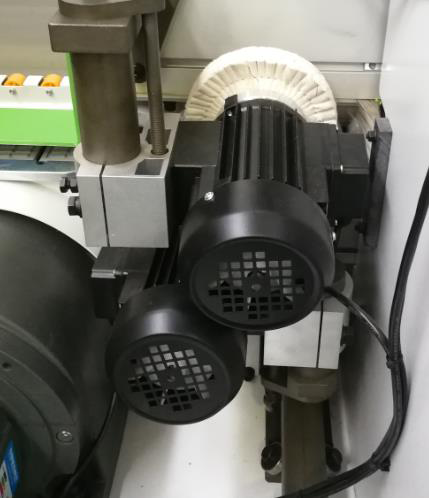

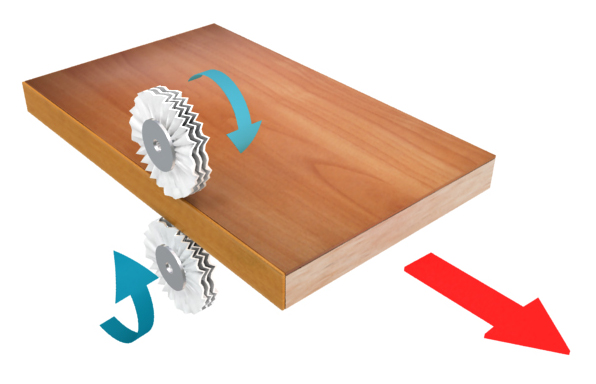

ПОЛИРОВКА

  • Полировальный узел – частота вращения 1400 об/мин 2 х 0,18 кВт.

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).

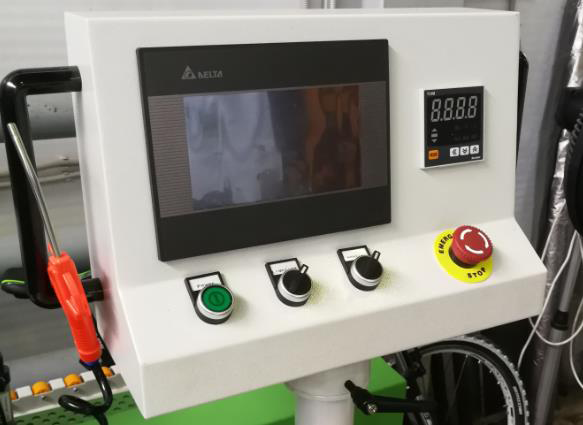

ПАНЕЛЬ УПРАВЛЕНИЯ

  • Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
  • В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
МодельOPTIMA 424
Размеры детали кромки
Толщина кромочного материала, мм0,4 - 3
Толщина детали, мин / макс, мм9 - 60
Габариты детали длина / ширина, мин, мм150 х 60
Торцовка
Пилы торцовки, ммØ80 х 30
Мощность двигателей торцовки, мм2 х 0,22
Обороты пил, об/мин12 000
Узел фрезерования свесов
Фрезы узла снятия свесов кромки, ммØ75; Z4
Мощность двигателей, кВт2 х 0,37
Обороты, об/мин12 000
Полировка
Частота вращения, об/мин1400
Мощность двигателя, кВт2 х 0,18
Подача
Скорость подачи, м/мин12 - 20
Мощность двигателя подачи, м/мин2,1
Аспирация
Диаметр патрубков, ммØ100
Кол-во патрубков, шт1
Мощность
Общая мощность станка, кВт10,5
Напряжение, В380
Габаритные размеры
Длина, мм5300
Ширина, мм1000
Высота, мм1600
Вес, кг1350
